Для замены тормозных колодок заднего колеса на автомобиле Фольксваген Поло седан вам потребуются: ключ для болтов колес, пассатижи, отвертка с плоским лезвием, медицинский шприц.
Минимально допустимая толщина фрикционных накладок тормозных колодок 2,5 мм.
Заменяйте колодки на автомобиле Фольксваген Поло седан в следующих случаях:
- толщина фрикционных накладок менее предельно допустимого значения;
- поверхность накладок замаслена;
- фрикционная накладка непрочно соединена с основанием;
- накладки с глубокими бороздами и сколами.
Ослабьте затяжку болтов крепления левого заднего колеса, подложите под передние колеса противооткатные упоры («башмаки»). Включите I передачу. С помощью домкрата приподнимите заднюю часть автомобиля и установите на надежные опоры.
Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
Снимите заднее колесо.
Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.
Снимите тормозной барабан (см. Снятие и установка тормозного барабана).
Придерживая опорную стойку, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота…
…снимите чашку, прижимную пружину…
…и опорную стойку.
Аналогично снимите опорную стойку передней колодки.
Преодолевая сопротивление нижней стяжной пружины, отожмите отверткой переднюю колодку вперед…
…и выведите ее нижний носок из-за ограничительной пластины нижнего упора.
Аналогично выведите из-за ограничительной пластины нижний носок задней колодки, ослабив тем самым натяжение нижней стяжной пружины.
Снимите нижнюю стяжную пружину, выведя ее отогнутые концы из отверстий в ребрах колодок.
Переместив узел колодок вверх и вправо, выведите верхние носки колодок из прорезей упоров поршней рабочего цилиндра и отведите колодки от щита тормоза.
Сдвиньте вперед распорную пружину заднего троса привода стояночного тормоза…
…отсоедините наконечник троса от разжимного рычага…
…и снимите узел колодок.
Предупреждение
Сразу же после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.
Выведите отогнутый конец верхней стяжной пружины из отверстия в ребре передней колодки…
…а ее изогнутый конец из отверстия в ребре задней колодки, затем снимите пружину и заднюю тормозную колодку.
Выведите отогнутый конец пружины механизма регулировки зазоров из отверстия в ребре передней колодки…
…и снимите пружину, извлекая ее второй отогнутый конец из отверстия клина.
Отсоедините отогнутый конец оттяжной пружины от отогнутого уса распорной планки…
…и снимите пружину.
Отсоедините от передней колодки распорную планку и клин механизма регулировки зазоров.

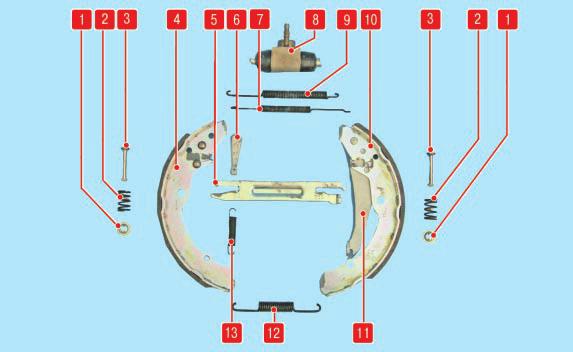

Рис. 1. Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с левой стороны):
1 – чашка прижимной пружины; 2 – прижимная пружина; 3 – опорная стойка тормозной колодки; 4 – передняя тормозная колодка; 5 – распорная планка; 6 – клин механизма регулировки зазора; 7 – верхняя стяжная пружина; 8 – рабочий цилиндр; 9 – оттяжная пружина распорной планки; 10 – задняя тормозная колодка; 11 – разжимной рычаг привода стояночного тормоза; 12 – нижняя стяжная пружина; 13 – пружина механизма регулировки зазора
Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 1). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.
Полезный совет
При каждой разборке тормозного механизма заменяйте новыми прижимные пружины, их чашки и опорные стойки.
Примечание
Распорные планки левого и правого тормозных механизмов не взаимозаменяемы, так как имеют зеркальную по отношению друг к другу форму.
Передняя А и задняя Б колодки заднего тормозного механизма различаются по конструкции. Помимо этого задние тормозные колодки различаются как левые и правые.
Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.
Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.
Примечание
При сборке узла колодок с пружинами установите клин механизма регулировки зазоров в крайнее верхнее положение.
Предупреждение
Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.
Установите тормозной барабан (см. Снятие и установка тормозного барабана).
Отрегулируйте зазор между тормозными колодками и барабаном, нажав 3–5 раз на педаль тормоза.
Установите на место колесо. Проверьте легкость его вращения.
Аналогично замените тормозные колодки тормозного механизма другого колеса.
Отрегулируйте стояночную тормозную систему (см. Регулировка привода стояночного тормоза).
