Снятие и установка датчика давления

Снятие и установка комбинированного датчика давления

Снятие и установка комбинированного датчика давления

И так, снятие и установка комбинированного датчика давления кондиционера своими силами. Датчик давления установлен на трубопроводе перед терморегулирующим клапаном в передней части моторного отсека двигателя.

Вам потребуются: ключ «на 14», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снятие и установка комбинированного датчика давления

2. Отсоедините колодку жгута проводов от датчика давления, отжав ее фиксатор.

Снятие и установка комбинированного датчика давления

3. Отверните датчик…

Снятие и установка комбинированного датчика давления

4. …и снимите его с трубопровода (для наглядности показано на снятом трубопроводе).

ПРИМЕЧАНИЕ

Под датчиком установлен запорный клапан, поэтому при замене или снятии датчика исключен выход хладагента из системы.

5. Установите датчик давления в порядке, обратном снятию. При замене датчика установите новое уплотнительное кольцо и заверните датчик моментом 10 Н·м (1,0 кгс·м).

Читайте так же «Замена датчика наружной температуры«

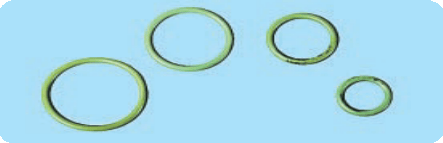

Замена уплотнительных колец

ПРЕДУПРЕЖДЕНИЕ

Несмотря на то, что уплотнительные кольца внешне могут выглядеть одинаково, необходимо использовать только те уплотнительные кольца, которые рекомендованы для систем кондиционирования воздуха. В противном случае в соединении может возникнуть утечка хладагента.

Устанавливайте новые уплотнительные кольца из ремкомплектов для кондиционера при каждой разборке соединений, за исключением тех случаев, когда уплотнительные кольца поставляются в комплекте с новыми деталями.

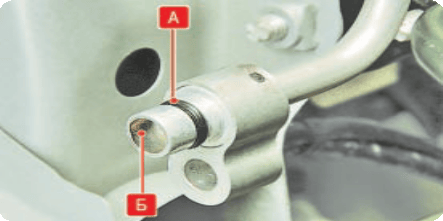

При замене уплотнительного кольца в разборном соединении точно определите конструкцию фитинга, чтобы правильно подобрать тип и размер уплотнительного кольца.
